實驗室通風系統控制方式

實驗室通風系統控制方式：
??? 1）持續地監測實驗室通風柜排風量及房間送風風量，通過控制新風送風量始終小于排風量的型式來保證實驗室氣流方向。
??? 2）接收到停機命令時，系統先停送風延時再停排風;檢測到排風量小于最小送風量時,送風會自動停機。
??? 3）當通風柜排風量增大時，控制系統將增大新風量來恒定風量差?? 4 )當通風柜的排風量減少時，控制系統將減少新風量來恒定風量差
??? 5 )房間緊急排風：當發生意外時，按下緊急排風鍵，控制系統將全部關閉空調送風系統，同時打開通風柜排風風閥到最大位置實驗
室通風系統設計依據及參考標準：
? 1、根據建設方提供的任務書及有關文件、基礎建筑平面圖,按照專業實驗室要求和
特殊使用工藝指標設計
? 2、專業規范及標準要求
??? 1）《科學實驗室建筑設計規范》???????????????????? JGJ91-93
??? 2）《通用用電設備配電設計規范》??????????????????? GB50055-1993
??? 3）《采暖通風與空氣調節設計規范》???????????????? GBJ50019-2003
??? 4）《通風與空調工程施工質量驗收規范》???????????? GB50243-2002
??? 5）《電氣裝置安裝工程電纜線路施工及驗收規范》???? GB50168－2002;
??? 6）《實驗室變風量排風柜/lab VAV fume hood》?????? JG/T222－2007
??? 11) 嚴格按照國家有關的規范要求，若有新規范出臺請按新規范執行
二、通風系統設計原則
1.實驗室項目通風系統設計考慮安全與節能統一，通風柜均采用變風量控制系統。
2.排風控制系統設計：實驗室排風系統采用變頻管道恒壓控制方式。
3.送風控制系統設計：實驗室送風采用全新風空調系統,新風經過處理后達到一定溫度后
送入實驗室以維持實驗室的壓力平衡以及溫度穩定。
三、控制系統說明
?? 1、系統由通風柜VAV系統、房間風量差控制系統、排風機管道靜壓控制系統、新風空
調控制系統及實驗室集中監控系統構成。
?? 2、根據實驗大樓的結構和實驗樓通風工藝，通風柜采用自適應變風量（UBC VAV）控
制帶視窗自動控制系統。
通過實時測量通風柜視窗高度及排風量，保持通風柜視窗開啟處平均面風速穩定在
0.5±0.05m/s,響應時間<1秒；有人、無人操作狀態下，面風速自動切換;通風柜門全關閉
時維持最小排風量;通風柜視窗超限高報警；通風柜內溫度超限報警；延時自動關機等。
自動視窗控制系統：視窗自動升降，隨動，視窗自動限高，防夾。

實驗室廢氣處理方法

1、廢氣的組成與危害
? 化學實驗室室內空氣污染物的種類很多，成分復雜，排放具間歇性，主要空氣污染物包括有機氣體
和無機氣體兩大類。有機氣體包括四氯化碳、甲烷、乙醚、乙硫醇、苯、醛類等。無機氣體包括一氧化
氮、二氧化氮、鹵化氫、硫化氫、二氧化硫等。
? 這些氣體直接排放到大氣中，會加劇酸雨的形成，構成嚴重的社會公害，人如果吸入較多會造成直
接傷害。

閱讀更多……

通風柜使用規范

? 通風柜是實驗室中最為常見的一種局部排風設備，特別是在理化實驗室里，是實驗室科研人員不可或缺的實驗設備。通風柜的好壞直接影響著工作人員的安全。當然，即使性能優良的通風柜，如果操作不當，也會出現各種問題，危害實驗人員安全。

一、通風柜介紹
通風柜是一個密閉的同時又能排風的工作空間。其設計目的是為了控制、稀釋以及排除這個密閉空間內產生制造的煙氣、氣霧和微粒，同時它也是實驗室預防泄露控制的重要組成部分。
在大多數實驗室中，通風柜是保護實驗室操作者免受有毒有害化學物質傷害的主要控制設備。同時，通風柜在最小操作高度狀態下也能對突發的火災、爆炸以及化學物質飛濺起到保護作用。典型的通風柜由一個櫥柜配以安全玻璃或鋼化玻璃構成的活動移門組成。

閱讀更多……

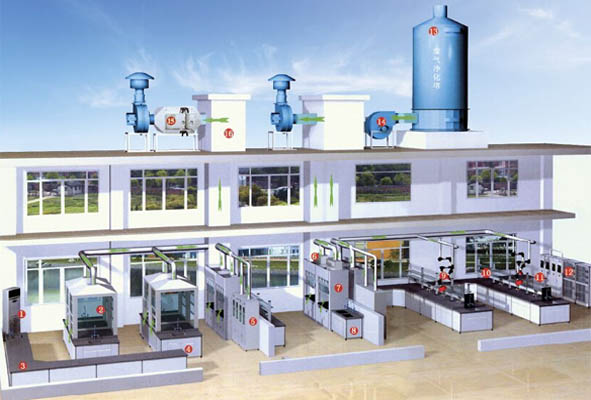

實驗室通風組織構成

實驗室通風組織構成
補風：空調補風，自然補風（新風系統），有動力補風，無動力補風
排風： 房間排風，又稱為全面通風。是指在房間內整體的進行通風換氣的一種方式, 設備排風，又稱為局部通風。是指通風的范圍控制在有害物質形成比較集中的地方, 或是工作人員經?；顒拥木植康貐^(qū)的通風方式，例如通風柜、萬向排煙罩、原子吸收罩等。 通風管路系統組成：風機，風管，風閥，消聲器，廢氣處理設備。
控制系統：VAV變風量控制系統、CAV定風量控制系統

閱讀更多……

實驗通風設計注意事項

實驗室的通風設計原則：
1、 根據大樓的結構特點，就近開設風井，劃分排風和補風系統，管道系統做到“短、平、順、直”，減小系統阻力，降低系統噪聲；
2、 排風和補風系統達到風量平衡，保持室內-5Pa—-10Pa的負壓，防止有害氣體的散溢，保證實驗人員的身心健康；
3、 夏天補冷風、冬天補暖風，保證室內溫濕度的舒適性；
4、 采用智能變頻控制系統，達到操作方便、節能降噪的目的；
5、 綜合考慮各項因素，采用投資少、運行穩定、運行費用低、運行效果好的成熟工藝；
6、 所選擇的工藝必須滿足現場條件，平面布置簡潔、緊湊、少占地，并方便生產操作和維護維修；
7、 非標設備應符合國家或行業相關規范，并保證性能穩定、外表美觀；
8、 在設計中充分考慮噪聲、臭味等，防止二次污染的產生，不給周圍環境造成新的污染；
9、 處理設施具備沖擊負荷能力，確保廢氣達標排放。

閱讀更多……

實驗室通風系統概述

一、實驗室通風的目的和要求
? 實驗室通風與舒適性空調系統的通風設計要求不同，主要目的是提供安全、舒適的工作環境，減少
人員暴露在危險空氣下的可能。通風主要解決的是工作環境對實驗人員的身體健康和勞動保護問題。
二、通風的分類
1、按照通風系統作用范圍可分為全面通風和局部通風。
? 全面通風是對整個房間進行通風換氣，用送入室內的新鮮空氣把房間里的有害氣體濃度稀釋到衛生標準的允許范圍以下，同時把室內污
染的空氣直接或經過凈化處理后排放到室外大氣中去。全面通風的效果不僅與全面通風量有關，還與通風房間的氣流組織有關。全面通風的
進排風應使室內氣流從有害物濃度較低地區流向有害物濃度較高的地區，特別是應使氣流將有害物從人員停留區帶走。

閱讀更多……

↑
